一種非標鏡頭-物鏡，窄光譜成像，要求物方遠心、像方遠心的雙側遠心鏡頭。

主要指標：

物方視場：φ24mm

倍率：0.85x

畸變 0.3%

數值孔徑（NA）：0.15

相機接口 C口（C-Mount）

光譜 ：570-640nm

工作距離：60mm

景深：2mm

根據技術要求，我們采用了經典的雙高斯的初始結構進行了優化，最終達到了技術指標。

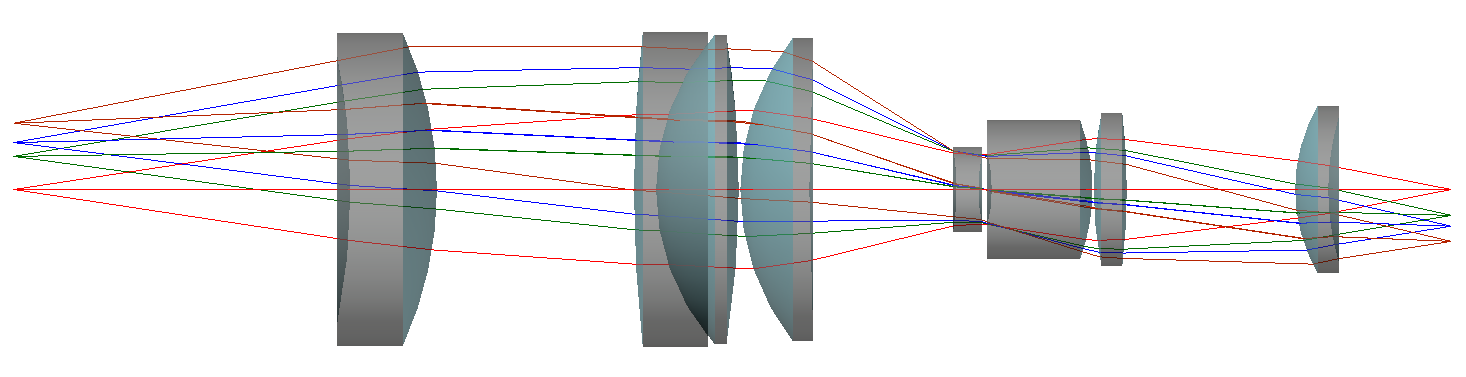

光路結構圖

該系統MTF曲線在100lp/mm時由于0.7，畸變小于0.03%，設計質量非常好。

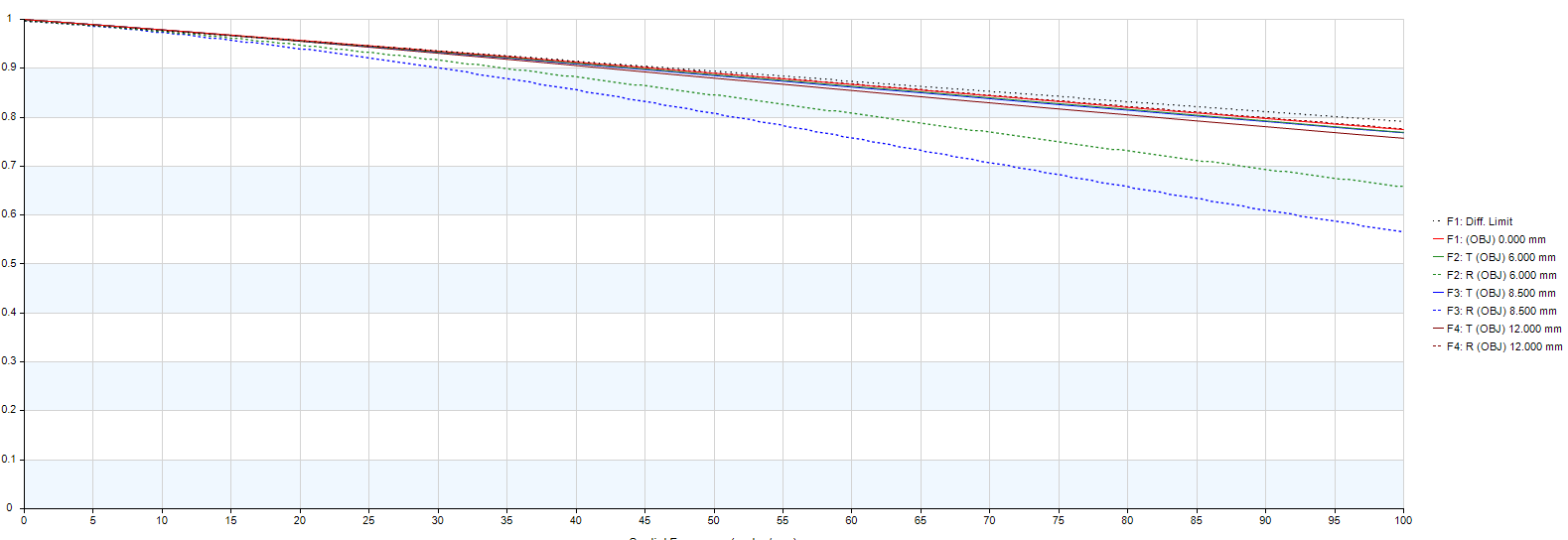

MTF曲線

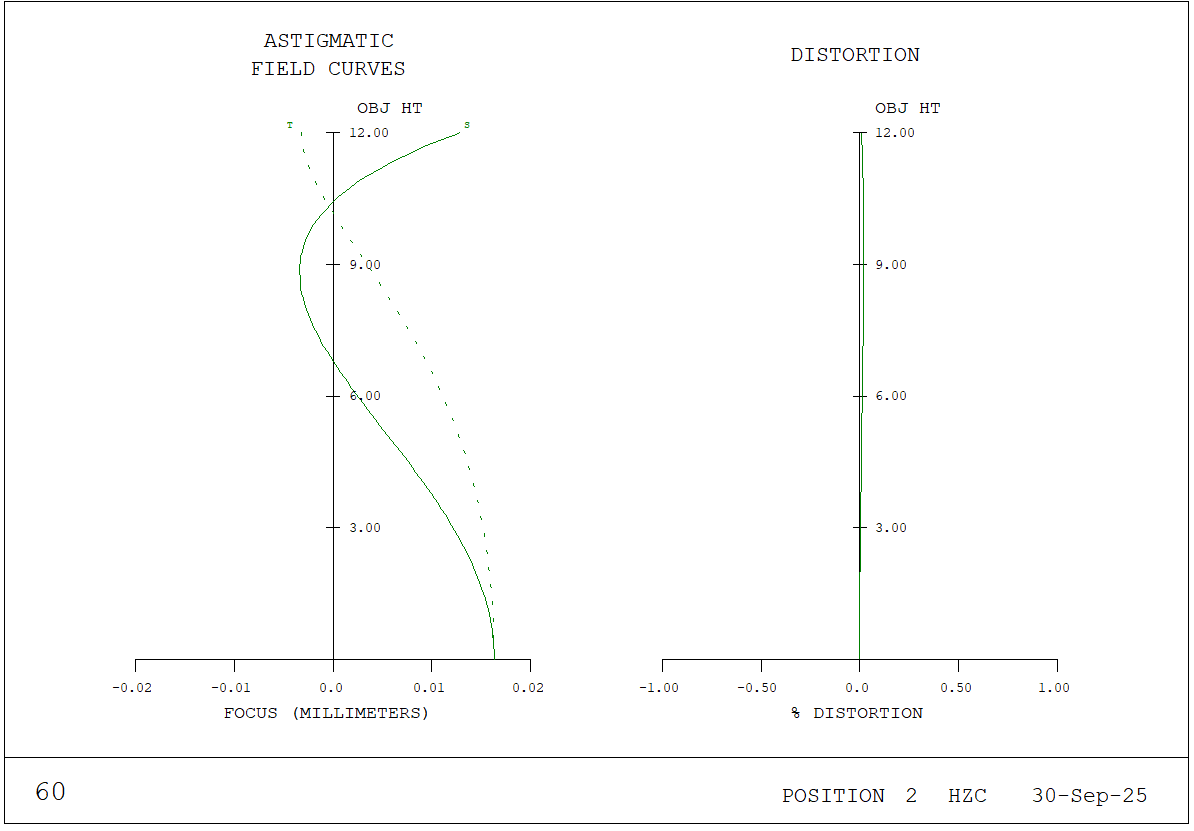

場曲和畸變圖

為了避免紙上談兵，設計指標好，未必加工和裝配出來就是好的鏡頭。鏡頭設計最關鍵的步驟是公差分析，這是評價這個設計是否可以用的終極標準。

沒有經過公差分析的光學設計，只能算是一個“概念驗證”或“學術練習”。

而一個成熟、優秀的光學設計師，其價值不僅在于能設計出高性能的鏡頭，更在于能設計出性能、成本、可制造性三者達到最佳平衡的鏡頭。公差分析，正是實現這一平衡的、不可或缺的、連接理想與現實的橋梁。

因此，在完成大視場長工作距物鏡的初始設計后，進行一輪嚴謹?shù)墓罘治?，并根?jù)分析結果回頭去優化設計（這個過程稱為“公差不敏感設計”），是整個設計流程中至關重要的一環。

公差分析結構

實際本文展示的都是經過“設計—公差分析-設計-公差分析……”經過幾輪迭代的最終結果，這個物鏡的公差比較敏感，最終采用定心車工藝的公差精度才能滿足指標要求。在經過5000次蒙特卡羅仿真后，該系統80%的幾率MTF>0.55，符合技術要求，滿足客戶使用。

鏡頭外觀圖
