遠心掃描鏡的核心優勢：

消除視差誤差：在普通鏡頭下，當物體表面有高度起伏時，激光束的入射點會偏移，導致加工或測量位置錯誤（即視差）。遠心系統能完全避免這個問題，確保光束始終垂直入射，位置準確無誤。

保持恒定的加工/測量尺寸：由于放大倍率不隨物距變化，在凹凸不平的表面上進行加工（如焊接、打標）或測量時，特征的尺寸能始終保持一致。

無論是光譜共聚焦還是OCT，它們都是點掃描成像技術。這意味著：

為了構建一幅二維（2D）或三維（3D）圖像，必須讓這個探測點在樣品上進行二維（X-Y）掃描。

實現這種高速、精確二維掃描的核心部件就是掃描鏡（通常是振鏡系統）。所以，掃描鏡是這兩種技術成像的基礎，不可或缺。

下面我們分享一個三年前做過的案例：

1、主要技術指標

焦距：75mm

遠心：像方遠心光路

入瞳口徑：6mm

入瞳距離：55mm

出瞳距離：55mm

掃描角度：±12°

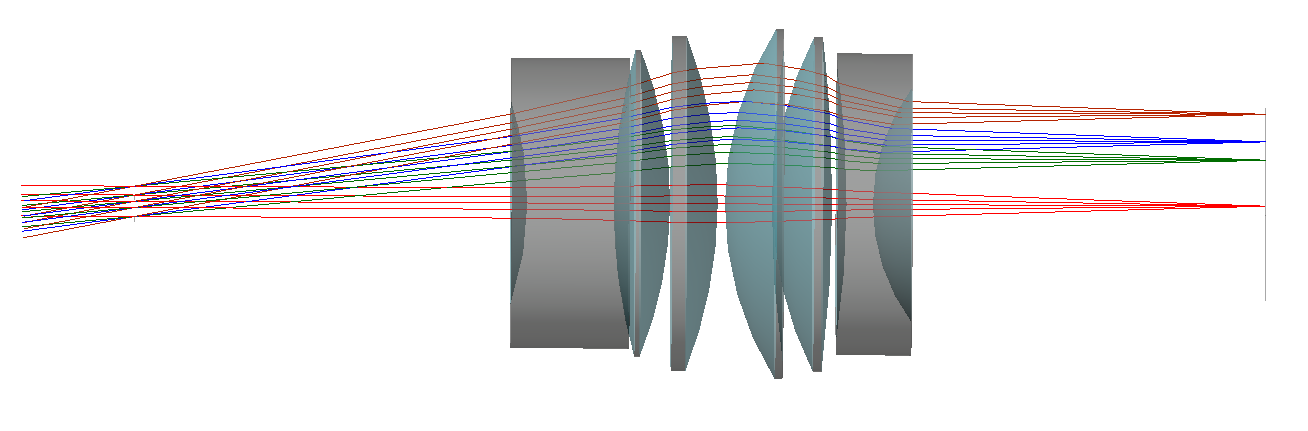

圖1 光學結構

根據技術要求我們?cè)O(shè)計了一款6片式像方遠心鏡頭，光學總長110mm，如圖1,。

光學評價如下：

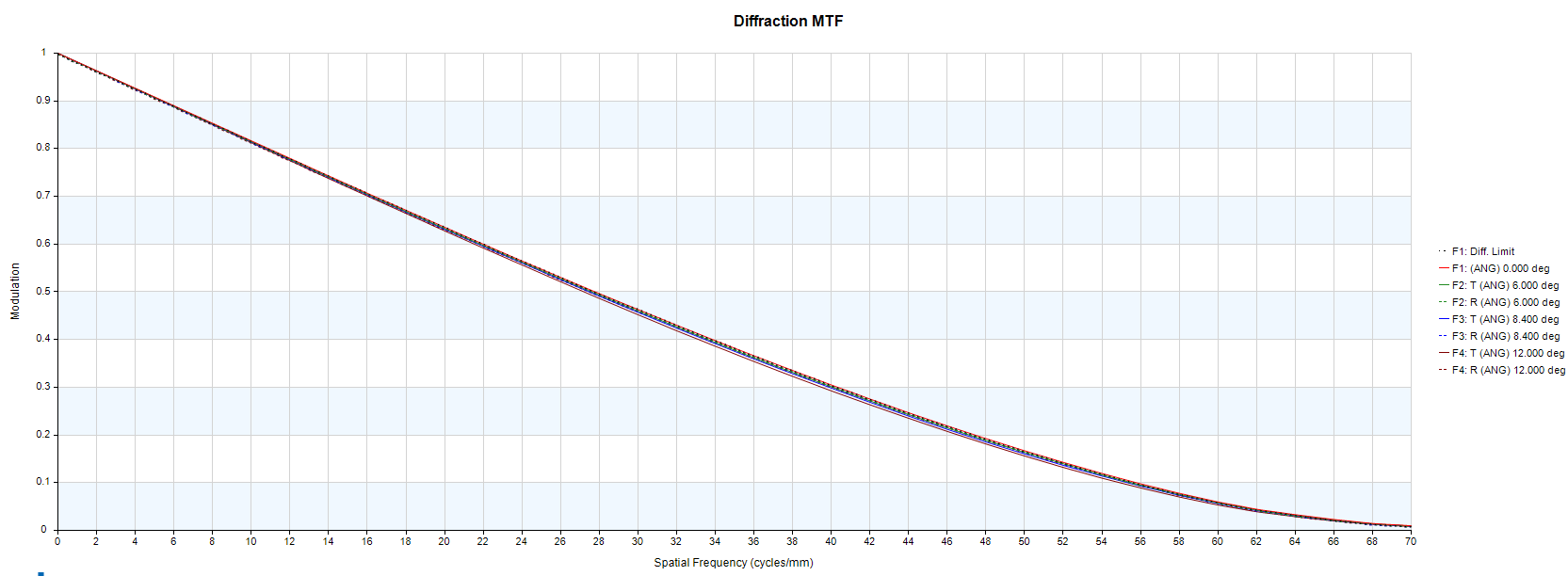

圖2 MTF曲線

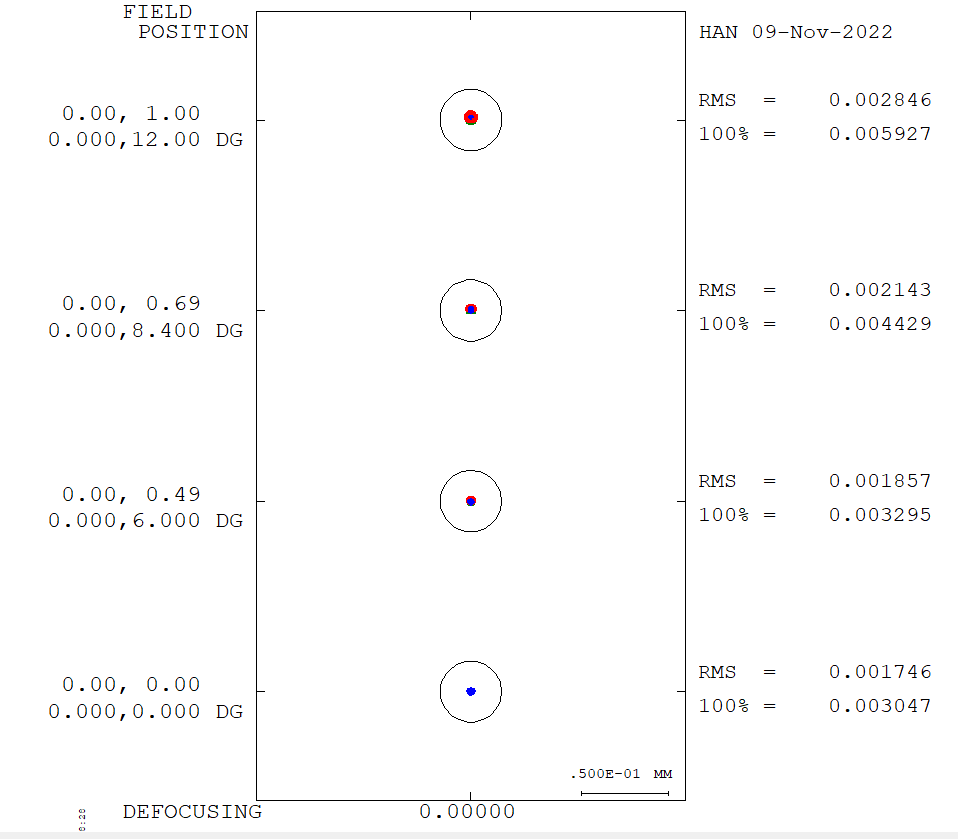

圖3 點列圖

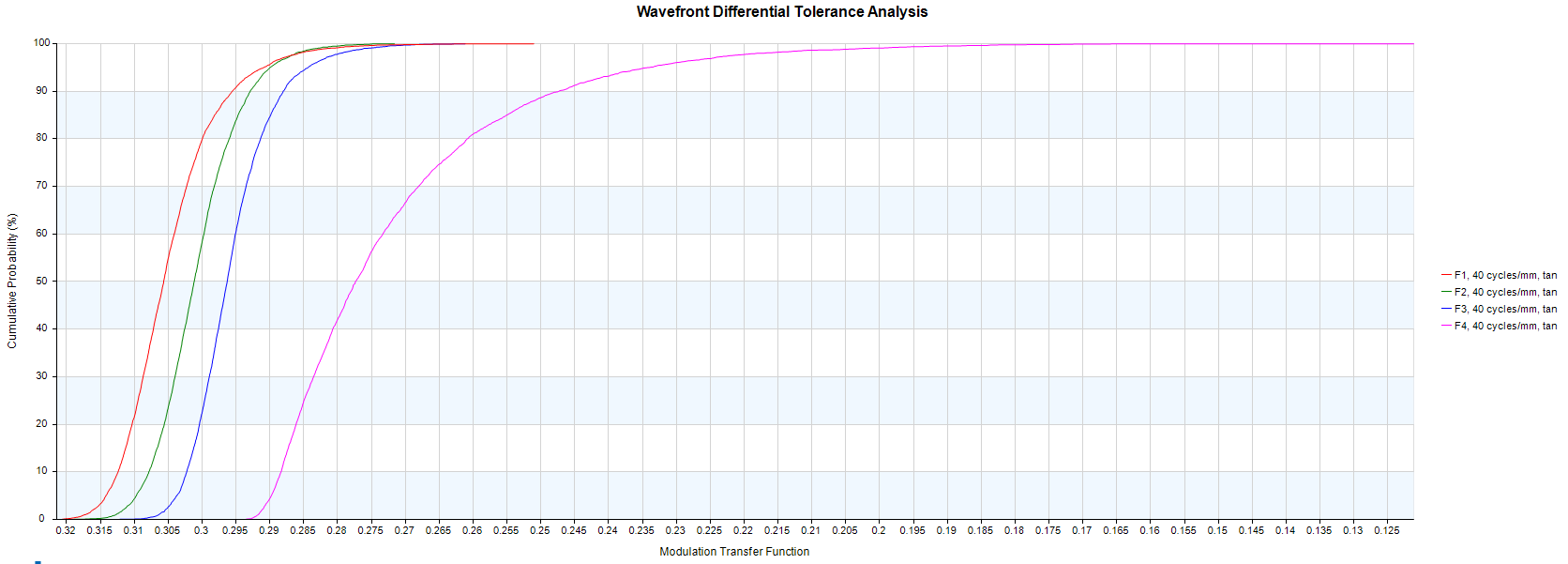

圖5 公差分析

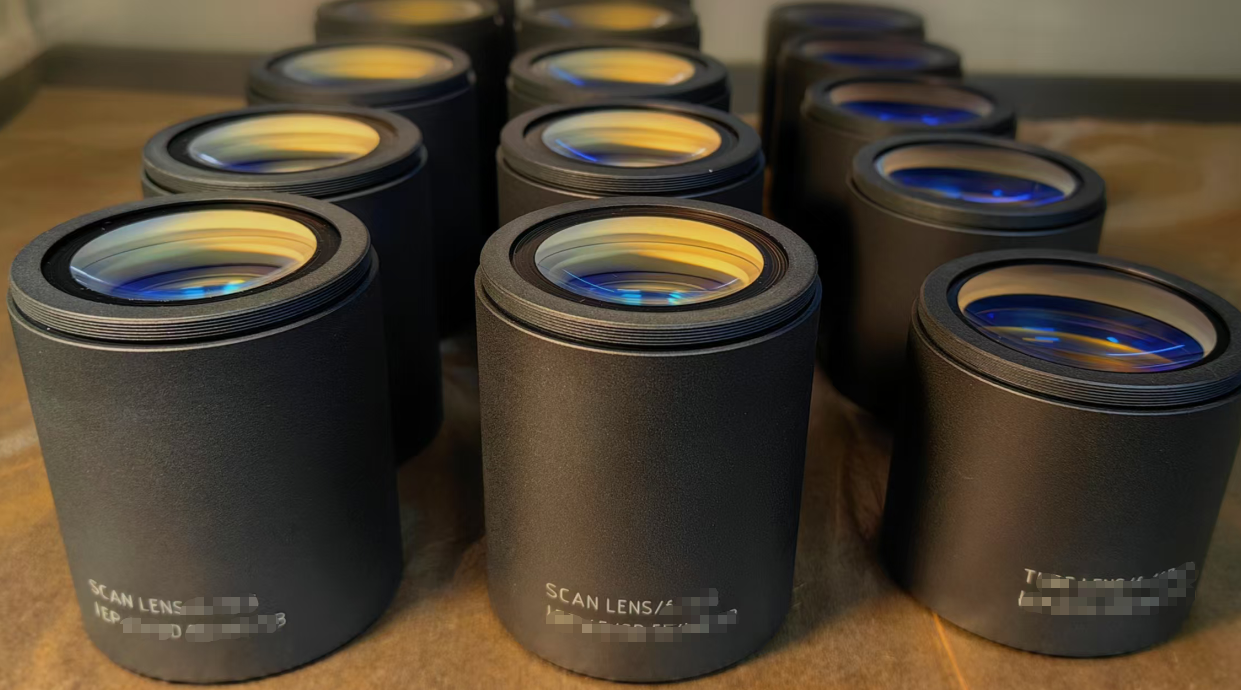

圖6 樣品圖

我們對遠心掃描鏡頭做了公差分析，完全滿足客戶使用，進行了樣機的加工和小批量試制，客戶反饋非常好！，以下是樣品實物圖：
