在工業視覺檢測領域，精度是生命線。當普通鏡頭因“近大遠小”的透視原理而引入測量誤差時，遠心鏡頭憑借其獨特的“平行光路”設計，打破了這一物理局限，成為高精度測量的基石。本文將深入解析遠心光路的原理、類型及其不可替代的價值。

一、 普通鏡頭的局限：透視誤差的困擾

想象一下用手機給一摞硬幣拍照。當鏡頭正對硬幣時，最上面的硬幣看起來最大，底部的則顯得小。如果稍微傾斜手機，硬幣的形狀就會發生拉伸變形。

這就是透視效應，也是普通鏡頭在精密測量中的根本缺陷：

物體距離鏡頭越近，成像越大；距離越遠，成像越小。

這意味著，如果被測物體在景深范圍內有哪怕微小的高度波動，或者安裝有輕微的傾斜，其成像尺寸就會發生變化，從而導致致命的測量誤差。

二、 遠心鏡頭的革命：平行光路帶來的絕對精準

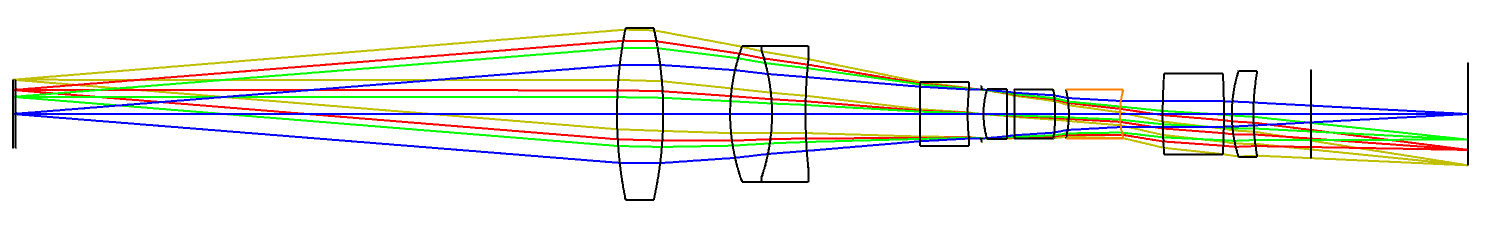

遠心鏡頭（Telecentric Lens）通過精妙的光學設計解決了這一難題。它的核心在于入瞳位于無窮遠處，使得只有與光軸平行的主光線才能通過光圈進入鏡頭成像。

這種“平行光路”設計帶來了兩大革命性?xún)?yōu)勢：

1. 無視物距變化 - 消除透視誤差

在一定的工作距離（景深）范圍內，物體前后移動時，其在相機傳感器上成像的尺寸絕對不會改變。這就徹底消除了“近大遠小”帶來的測量不確定性，使得測量結果真實可靠。

2. 極低的畸變 - 保證邊緣到中心的準確

遠心鏡頭能近乎完美地校正邊緣畸變。圖像邊緣的直線在成像后依然是直線，這對于大視野、需要全視野高精度測量的應用（如PCB板檢測、平板玻璃測量）至關重要。

三、 遠心鏡頭的三種類型及其應用

根據光路設計，遠心鏡頭主要分為三類：

物方遠心鏡頭：

特點： 平行光路在物體一側。這是最常用的類型，專門用于消除上述透視誤差，是高精度尺寸測量的首選。

應用： 零部件尺寸測量、平面度檢測、手機外殼間隙測量等。

像方遠心鏡頭：

特點： 平行光路在相機傳感器一側。主要作用是確保光線以垂直角度入射到傳感器表面，能改善邊緣亮度均勻性，但對消除物體側的透視誤差沒有幫助。

應用： 許多普通鏡頭也采用像方遠心設計以提升畫質，但通常不單獨強調。

雙側遠心鏡頭：

特點： 結合了物方和像方遠心的優點。光線在物體側和像側都是平行的。它不僅能消除透視誤差，還能提供最佳的邊緣亮度和更均勻的成像效果。

應用： 對精度和像質要求都極高的場合，如半導體檢測、微組裝定位、使用大靶面相機時的精密測量。

四、 遠心鏡頭的“代價”與定制化需求

遠心鏡頭的卓越性能并非沒有代價，這也決定了其“非標定制”屬性強的特點：

尺寸與重量： 為保證平行光路，其前組鏡片口徑必須大于或等于被測物體的視野尺寸。因此，視野越大，鏡頭前端直徑就越大，整體也越重。

成本： 大口徑的高品質光學玻璃和復雜的裝調工藝，導致其成本遠高于同分辨率的普通鏡頭。

定制化需求強： 正因?yàn)樯鲜鎏攸c(diǎn)，客戶在選擇遠心鏡頭時，往往需要根據自身的視野大小、工作距離、相機靶面、精度要求進行精準匹配。當標準品無法滿足時，就需要非標定制，例如：

在極其緊湊的空間內實現長工作距離和大視野。

針對特定波段（如紫外、紅外）進行優化。

要求比標準品更低的畸變（如<0.01%）。

五、 我們的專業：為您量身打造“精準之眼”

作為專業的非標光學鏡頭設計制造商，我們深知遠心鏡頭是精密測量的基石。我們提供的不僅是產品，更是解決方案：

精準的需求分析： 我們的工程師會與您深入溝通，將您的檢測需求轉化為精確的光學參數。

先進的光學設計與仿真： 利用專業軟件進行光路設計、公差分析和性能模擬，確保設計方案的理論最優性。

精密的制造與嚴格品控： 從鏡片研磨、鍍膜到高精度裝調，每一道工序都嚴格控制，確保每一支交付的鏡頭都具備卓越且一致的性能。

在智能制造追求微米級精度的今天，遠心鏡頭已從“可選配件”變?yōu)樵S多關鍵質檢工位的“標準配置”。它代表的是一種對精度毫不妥協的態度。

如果您正受困于測量結果的重復性差、穩定性不足，或許正是您的視覺系統需要步入這個精準的“平行世界”。我們期待用我們的專業經驗，為您定制那只洞察分毫的“精準之眼”。
